해당 시리즈는 패스트캠퍼스 진행 INNER CIRCLE 1기에서, IncerPay라는 PG 서비스를 구현하면서 고민하고 구현한 내용을 담습니다. 고민의 내용은 제가 담당했던 BFF 서버, 그 중에서도 HA에 집중되어 있습니다.

• 이번 글의 주제: 적재 부하에 대한 HA
  • 대내/대외 통신 시의 다중 서버 트랜잭션 무결성 보장하기

• [IncerPay Series]

  • HA 1: 유량 제어
  • HA 2-1: API 캐싱
  • HA 2-2: Key 인증 과정에서의 Pub/sub
  • HA 3: Fallback & MongoDB 캐싱
  • HA α: “API 실패”에 대응하는 방법 (Resilience4j / Netflix Hystrix)

HA?

드디어 HA 장정의 마지막 편이다.

이전 편에서 HA를 언급하며, HA를 다음과 같은 관점에서 정리한다고 이야기하였다.

• 안전하게 ⇒ 고장나지 않게
• 이미 적재된 데이터가 손실되지 않도록 하는 것
• 서버가 받고 있는 트래픽이 안정적으로 돌아가게 하는 것
  • 조회에 대한 부하
  • 적재에 대한 부하

이번 편은 마지막, 적재 부하 감소, 바로 장애 대응이다.

분산 시스템의 신뢰성 확보하기

우리는 지난번 두 번의 포스팅을 토대로 유량 제어/Retry를 통한 안정성 확보와 캐싱을 통한 응답 속도 확대, 오류 상황 시의 대응까지 구성했다.

하지만 아직 한 가지의 고민점이 더 있다. 우리의 프로그램은 MSA 구조를 가지고 있다는 것이다.

모놀리식 아키텍처는 트랜잭션 처리에 있어서 비교적 간단하다. 하나의 서비스, 하나의 데이터베이스. 모든 게 한 곳에 있었기에 트랜잭션도 단순했다.

하지만 MSA는 다르다. 수십 개의 서비스가 서로를 호출하고, 각자의 데이터베이스를 가지고 있다.

“분산 컴퓨팅의 첫 번째 오류: 네트워크를 신뢰할 수 있다고 여기는 것” The fallacies of distributed computing: The network is reliable; by L Peter Deutsch and others at Sun Microsystems

여기서 우리가 고민해야 할 건 실패 자체가 아니다.

실패는 언제든 일어날 수 있다. 아니, 당연히 일어난다. 따라서 중요한 건 그 다음이다.

시스템이 불안정해질 때, 우리는 어떻게 대응할 것인가?

그리고 그 시스템이 우리의 시스템 뿐만이 아니라 대외의 시스템까지 보장해야 한다면?

이때 우리에게는 또 하나의 고민 포인트가 필요해진다.

대외 이벤트를 어떻게 전달할까? 어떻게 그 이벤트가 처리되었음을 보장할까?

여러 가지 방법이 있을 것이다. 이벤트 저장과 재처리. Circuit Breaker등을 통한 정교한 Fallback 시나리오의 구성… 이것들은 바로 Resilient한 시스템을 만드는 시작점이라고 생각한다.

오늘은 이 세 가지 전략을 중심으로, 내가 IncerPay를 보다 더욱 단단하게 만든 방법을 알아보겠다.

Resilience?

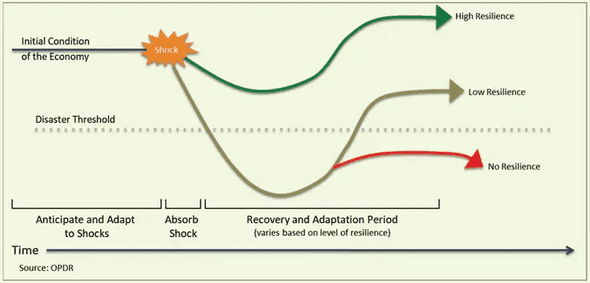

[이미지 출처: https://oedd.org/economic-resilience/]

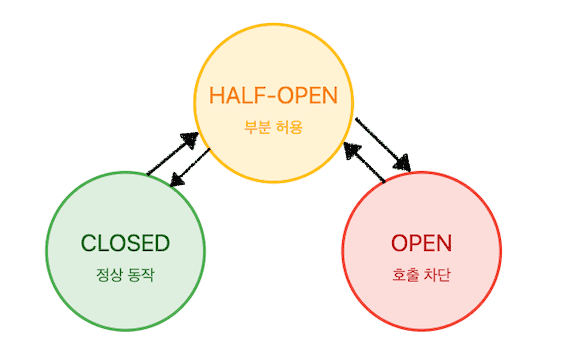

• 장애 격리 (Fault Isolation): Circuit Breaker
• 우아한 성능 저하 (Graceful Degradation)

Resilience란 서비스가 장애에도 살아남을 수 있는 능력을 말한다. 그 중에서도 장애 격리와 우아한 성능 저하는 가장 핵심적인 전략이다.

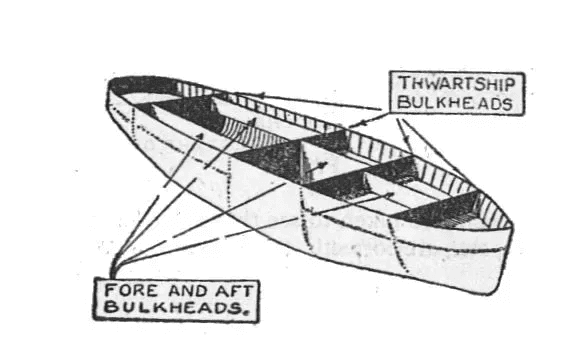

장애 격리는 특정 서비스의 장애가 전체 시스템으로 전파되는 것을 방지하는 방안이다. 예를 들어, 결제 서비스의 장애가 발생하더라도 주문 접수는 계속 가능하도록 하는 것이다.

이는 서비스 간 결합도를 최소화하고 장애 발생 시 대체 로직을 실행하는 등의 방식으로 구현된다.

우아한 성능 저하는 한 단계 더 나아간 개념이다. 일부 기능이 실패하더라도 최소한의 서비스는 제공하자는 것이다. 예를 들어 상품 추천 서비스가 실패하면 기본 상품 목록이라도 보여주는 식이다.

서비스 실패 시 빈 배열을 반환하거나, 캐시된 데이터라도 반환하는 식으로 처리하면 이 기능의 구현 방식 중 하나가 된다.

이러한 전략들은 특히 MSA 환경에서 더욱 중요하다. 수많은 서비스들이 서로 얽혀있는 상황에서, 한 서비스의 장애가 도미노처럼 번지는 것을 막아야 하기 때문이다.

결국 Resilience는 장애 상황에서도 서비스의 핵심 기능을 지속할 수 있게 하는 것이다.

특히 InnerPay와 같은 금융 서비스의 경우 이러한 Resilience 전략은 선택이 아닌 필수다.

모든 트랜잭션이 중요하고 작은 오류도 큰 문제로 이어질 수 있기 때문이다. 따라서 각 기능별 우선순위를 정의하고 장애 상황에서의 대응 방안을 미리 준비해야 한다.

물론 이런 도구들을 사용하더라도 각 서비스의 특성에 맞는 임계치 설정과 fallback 전략 수립은 여전히 개발자의 몫이기 때문에, 해당 부분을 고려해서 우리의 IncerPay를 더 단단하게 만들어 보자.

결제 데이터를 적재?: MongoDB / RDB

IncerPay 시스템에서 고려한 데이터 처리 흐름에 대해 설명해 보겠다.

해당 데이터 흐름은 특히 장애 상황에서의 데이터 무결성 보장이 핵심이다.

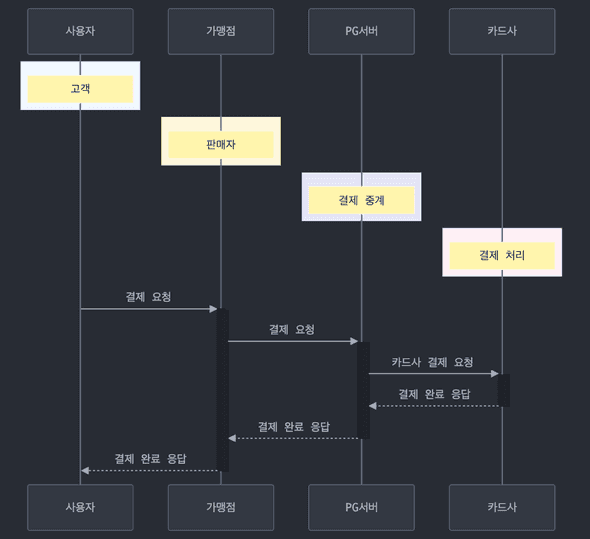

결제 업무 프로세스는 다음과 같이 진행된다.

사용자의 결제 요청 → 가맹점의 결제 요청 → 카드사 결제 요청 송신 → 카드사 결제 완료 수신 → 가맹점 결제 완료 응답

여기서 가장 중요한 것은 무엇일까? 카드사 결제에 대한 응답 정보를 바로 가맹점에게 보내 주는 것이다.

즉각적이 아니어도 괜찮은 것은? 아마도 가맹점에게 정산을 해 주기 위해 우리 서버에 거래 내역을 적재하는 일일 것이다.

우리의 데이터는 “가맹점에게 정산”해 줄 시에 정확하면 된다는 판단이 들었다.

1초 안에 데이터의 정합성이 보장되지 않아도 되는 곳이자, 정산 시에 크로스 체크가 가능해지는 곳.

또한 적재되지 않았을 경우 트랜잭션을 보장한다는 이유로 카드사에 취소 요청을 보내는 것이 더욱 리스키할 수 있는 곳.

금융인데, 서비스를 견고하게 하는 비동기가 가능한 곳이 발견되었다!

주요 로직 의사결정

1. 사용자의 결제 요청 → 가맹점의 결제 요청 → 가맹점 여부 검증
2. MongoDB 거래 데이터 생성 → 카드사 API 호출 로깅 → 카드사 API 호출
3. 카드사 API 응답 로깅 → MongoDB 거래 데이터 isPaid : true 처리
4. 결제 API 호출 로깅 → 결제 API 호출
5. 결제 API 응답 로깅 → MongoDB 거래 데이터 isSaved: true 처리
6. 사용자/가맹점 결제 완료 응답

• 만약 응답이 바로 이뤄지지 않는다면 Retry 3회
• 3회 이상 시에도 되지 않은 경우 스케줄링을 토대로 한 재적재 시도

이에 따라 내가 결제 API 통신 시를 가정하고 설계한 주요 로직은 이와 같다.

위의 흐름을 토대로, 하나씩 로직을 설명해 보겠다.

(1) 가맹점 요청 / 검증

1. 사용자의 결제 요청 → 가맹점의 결제 요청 → 가맹점 여부 검증

가맹점 검증부의 경우 상점 도메인에 요청을 하는데, 현재는 캐싱을 토대로 Redis에서 가맹점 검증 데이터를 가져오고 있다.

관련 내용은 이 글에 정리해 두었으니 더 자세한 구현 부가 궁금하시다면 해당 글을 참조해 주시면 좋겠다.

(2) 카드사 결제 요청

1. MongoDB 거래 데이터 생성 → 카드사 API 호출 로깅 → 카드사 API 호출
2. 카드사 API 응답 로깅 → MongoDB 거래 데이터 isPaid : true 처리

이제 결제 로직이다. 먼저 MongoDB에 현재의 거래 상태를 담는 데이터를 만든다.

그리고 카드사 결제 요청과 응답 시의 로그는 동기적으로 / RDB에 적재한다.

“돈”이 달린 만큼 가장 무결성이 중요한 데이터이기 때문에, 결제 요청 전 RDB 적재를 선행하고,

해당 로그 적재가 되지 않으면 진행 자체가 불가능하도록 로직을 구성하였다.

따라서 실제 결제가 되었지만 관련 내용이 우리 서비스에서 확인되지 못하는 부분이 존재한다면 먼저 확인해 보아야 할 곳으로 해당 데이터를 저장할 예정이다.

카드사 API를 통해 실제 결제가 완료되고, RDB에 로그 저장까지 완료되면, MongoDB 내의 isPaid 플래그를 업데이트한다.

(3) 결제 도메인 적재 요청

1. 결제 API 호출 로깅 → 결제 API 호출
2. 결제 API 응답 로깅 → MongoDB 거래 데이터 isSaved: true 처리

이제 결제 도메인에 API 요청을 보내서 거래 완료에 대한 저장을 할 타이밍이다.

물론 결제 도메인 요청과 응답 시점에도 각각 로그를 남기고, 결제 도메인에 데이터가 정상 적재되면 isSaved 플래그가 업데이트된다.

만약 적재가 실패하면 3회까지 비동기로 재시도한 뒤 이후 배치를 통해 해당 데이터를 재시도할 예정이다.

결국 적재 자체가 지연된 만큼 중요한 것은 MongoDB 데이터의 상태 체크다.

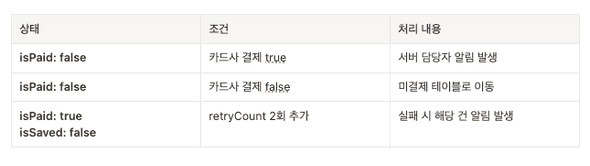

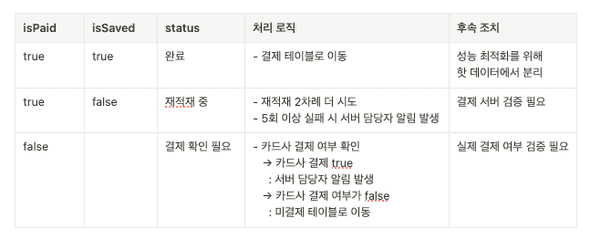

배치 프로세스

배치 프로세스는 전일 정산을 비즈니스 요구사항으로 가정하고 1일에 1번 - 사용자가 적은 시간에 돌리도록 한다.

아래와 같은 흐름으로 로직을 구성해 보았다.

사용자/가맹점 결제 완료 응답

자, 이제 모든 흐름에 대한 로직 제시가 완료되었다.

결제 요청을 보낸 가맹점에게 200 완료 응답을 보내면, 가맹점은 그 완료 응답을 토대로 사용자에게 결제 완료를 보여줄 것이다.

이 설계를 토대로 장애 상황에서 데이터 무결성을 보장하고,

동시에 시스템 성능도 고려하기 위해서 어떤 것들을 했는지 이야기해 보려고 한다.

결제 요청 - 결제 완료

가장 먼저 MongoDB에 현재의 거래 상태를 담는 데이터를 만들고,

카드사 결제 요청과 응답 시의 로그는 동기적으로 / RDB에 적재한다고 이야기했다.

• MongoDB 거래 ID별 상태 관리

해당 거래가 시작되었을 때, 두 가지 방식의 데이터베이스 접근이 이뤄진다.

1. MongoDB를 통한 상태 관리 데이터 저장
2. 위에 언급한 RDB를 통한 로깅

그리고 카드사에게 “결제” 요청을 보낸 다음 응답을 받은 뒤 state.makePaid()를 토대로 업데이트된다.

@Override
public ApiAdapterView confirm(PaymentApproveCommand command) {
// **MongoDB를 통한 상태 관리 데이터 저장**
    PaymentRealtimeState state = savePaymentRealTimeState(command);
    CardApiApproveView view = executePayment(command);
    state.makePaid(); // isPaid 업데이트
    return createApiAdapterView(view);
}

// **MongoDB를 통한 상태 관리 데이터 저장**
private PaymentRealtimeState savePaymentRealTimeState(PaymentApproveCommand command) {
    PaymentRealtimeState state = new PaymentRealtimeState(command);
    paymentService.savePayment(state);
    return state;
}

// 요청 로그 RDB 저장 - 카드사 API 통신 - 수신 로그 RDB 저장 인터페이스**
private CardApiApproveView executePayment(PaymentApproveCommand command) {

    log.info("Initiating payment execution for paymentId: {}", command.paymentId());

    logAndSavePaymentRequest(command);
    CardApiApproveView view = processExternalPayment(command);
    logAndSavePaymentResponse(command.paymentId(), view);

    log.info("Payment executed successfully: {}", view);

    return view;
}

// 요청 로그 RDB 저장
private void logAndSavePaymentRequest(PaymentApproveCommand command) {
    log.info("Saving and logging payment request : {}", command);
    try {
        CardApiApproveCommand apiCommand = mapper.toApiCommand(command);
        paymentApiLogService.saveRequestLog(command.paymentId(), apiCommand);
        log.info("Saved request log for paymentId: {}", command.paymentId());
    } catch (Exception e) {
        log.error("Critical: Failed to save payment request log. PaymentId: {}", command.paymentId(), e);
        throw new RuntimeException("결제 요청 기록 저장 실패. 결제를 진행할 수 없습니다.", e);
    }
}

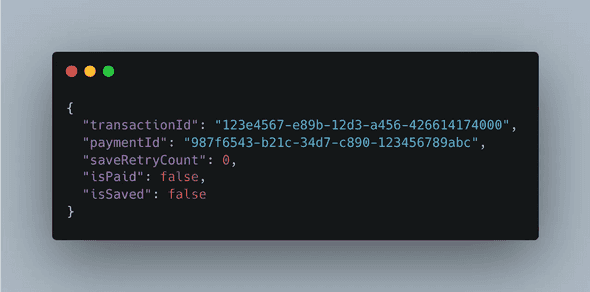

MongoDB 데이터는 아래와 같이 생성될 것이다.

RDB 로그 적재는 어떤 식으로 이뤄질까?

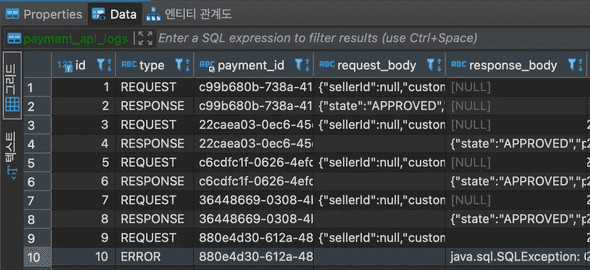

• 결제 요청/응답 시 RDB 로그 적재

Type에 따라 요청 - 응답 - 에러를 구분하고, 요청과 응답에 대한 body와 식별자를 DB에 적재하였다.

왜 RDB에 했을까? 우선 결제 요청만큼 정합성이 중요한 데이터는 없다.

우선 외부 통신을 전제로 하는 만큼 우리 서비스에서 호출을 토대로만 컨트롤이 가능한 데이터라는 점이 가장 크다.

간단한 명령을 토대로 롤백할 수가 없다.

또한 완료 응답 수신의 경우도 마찬가지다.

거래는 완료되었는데 우리 쪽에서 응답을 못 받았다면? 우리 쪽에서 설정해 두었던 HTTP 연결 기한이 지나버려 응답을 받지 못한 상태로 거래가 끝났다면?

사용자는 결제가 되었다는데, 가맹점은 해당 데이터를 받은 적이 없다고 하고, 책임의 소재가 우리 서비스에 있게 된다.

또한 스키마. RDB는 명확한 스키마 정의를 통해 데이터 일관성과 함께 주요 필드 누락 가능성을 줄일 수 있다.

따라서 해당 데이터는 부하를 감수하고 RDB에 적재하는 것으로 의사 결정을 마친 뒤, 적재된 것을 확인하였다.

탐색 비용보다는 로그성 데이터를 적재만 하는 것이기 때문에, 만약 테이블 규모가 커진다면 파티셔닝으로 대응할 수 있을 것 같았다.

한 가지 대응 상황, 카드사 API 실패 시

400 에러 등 잔액 부족의 케이스에서는 단순하게 에러 메시지를 전송해 주기 때문에 문제가 없다.

다만 아까 가정한 상황이 있었다.

거래는 완료되었는데 우리 쪽에서 응답을 못 받았다면? 우리 쪽에서 설정해 두었던 HTTP 연결 기한이 지나버려 응답을 받지 못한 상태로 거래가 끝났다면?

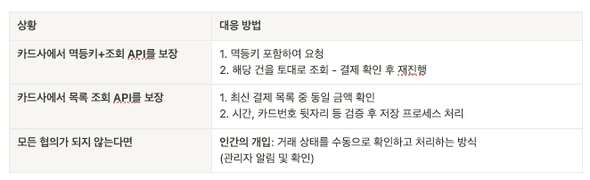

이 케이스의 경우는 굉장히 크리티컬한 상황이지만 카드사의 API 상태를 뜯어볼 수 있는 환경이 아니라… 가상의 시나리오를 세워 보았다.

• 카드사에서 멱등키+조회 API를 보장해 줄 수 있다면: 멱등키를 포함해 보냄으로써 해당 건을 토대로 결제 확인 후 재진행
• 카드사에서 목록 조회 API를 보장해 줄 수 있다면: 최신 결제 중 - 동일 금액을 먼저 확인하고 → 시간 / 카드번호 뒷자리등을 검증 후 저장 프로세스
• 모든 협의가 되지 않는다면: 이건 인간의 힘을 빌려야 하지 않나 싶다.

해당 시나리오는 카드사 API까지 수정이 필요한 부분이라 범위가 넓어지는 만큼 우선적으로 메시지 전송만을 구현해 두기로 했다.

isPaid true 업데이트 후 결제 완료 반환

자, 결제가 됐다면 이제 응답을 처리할 시간이다. 카드사 결제 응답을 받았을 경우 결제 요청은 200을 반환해야 한다.

그리고 우리의 RDB / MongoDB 데이터도 변화해야 한다. 완료 통신 로직이 쌓이고, isPaid의 값이 true로 변하는 것이다.

만약 API 통신이 실패했을 경우 (400 / 잔액 부족 등) 카드사 API의 분리에 따라 적절한 에러 메시지를 노출할 수 있을 것이며, isPaid는 false로 유지될 것이다.

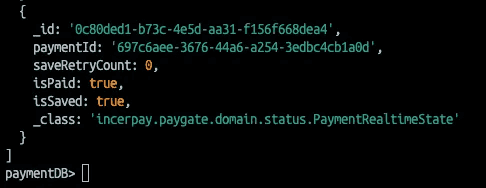

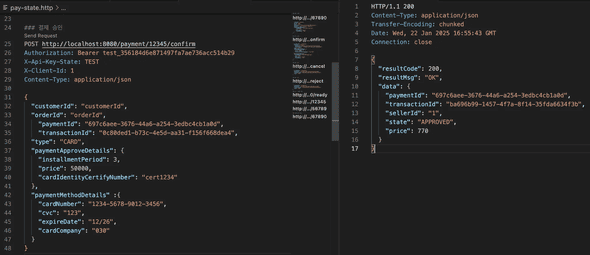

성공했을 경우, 문제 없이 RDB 로그와 isPaid 데이터가 true 저장되어 있는 것을 확인할 수 있었다.

그리고 동시에 이 데이터를 토대로 결제 도메인에게 정산 데이터 적재를 위한 요청을 보낼 것이다.

Retry와 비동기를 합쳐보기

음, 그래, 결제가 완료됐다.

이제 우리는 우리 결제 서버에게 “결제가 됐습니다” 하고 전달을 할 것이다.

그런데 결제 도메인에게 저장하는 첫 시도에 즉각적으로 응답이 되지 않았다면?

그리고 만약 트랜잭션의 범위를 “결제 도메인 적재”까지로 잡았다면?

(저장 실패 때문에 취소되는 게 어딨어? 결제했다매?)

한 가지 이슈가 드러난다.

우리 결제 도메인에 정산을 위한 데이터가 적재되지 않았다는 이유로, 카드사에 요청을 해서 결제를 취소해야 한다는 것이다.

즉, 우리의 서버 결함 때문에 취소 통신이 어떻게 될지 모르는 상태에서 카드 거래 취소 통신을 다시 보낸 후, 응답할 때까지 응답을 기다린 다음에 반환한다.

나는 이 부분이 영 탐탁치 않았다.

public PersistenceView approve(PaymentApproveCommand paymentApproveCommand) {

    // 결제 상태 조회
    PaymentRealtimeState state = getPaymentRealTimeState(paymentApproveCommand);

    // 반복된 적재 실패 시 반환할 defaultView
    IncerPaymentApiView defaultView = createDefaultView(paymentApproveCommand);

    // 반복 적재 실행용 CompletableFuture
    CompletableFuture<IncerPaymentApiView> approvalFuture = executeAsyncApproval(state);

		// 실제 적재 실행
    IncerPaymentApiView view = processApprovalResult(defaultView, approvalFuture);

    return paymentViewToPersistenceView(view);
}

// 반복 적재 실행용 CompletableFuture
private CompletableFuture<IncerPaymentApiView> executeAsyncApproval(PaymentRealtimeState state) {
    return CompletableFuture.supplyAsync(() ->
            performPaymentApprovalWithRetry(state)
    );
}

따라서 이 거래 ID는 이후의 “적재” 로직을 위해서 Retry + 비동기 여정을 떠나야 한다고 생각했다.

사실 비동기는 “금융”이라는 도메인 구조상 안전한 구조가 아니란 것을 멘토님께 전달들었다.

그러나 지금의 비동기는 조금 다르다고 생각했다.

지금의 비동기는 오히려 실패 시의 HA를 보장하고 트랜잭션의 범위를 보상 처리하기 위한 선택인 것이지, 메인 로직은 아닌 것이다.

부가 로직이라는 것은 “실패 시”에만 실행되어야 한다.

// 결제 서버 저장 API 호출 - 성공 시 state 저장 / 실패 시 재시도 / 최종 실패 시 기본 값 반환
private IncerPaymentApiView processApprovalResult(
        IncerPaymentApiView defaultView,
        CompletableFuture<IncerPaymentApiView> approvalFuture,
        PaymentRealtimeState state
) {
    log.info("Processing approval result: " + defaultView.toString());
    try {
        return trySyncPaymentApproval(state); // !!! 동기 수행 !!!
    } catch (IncerPaymentApprovalException e) {
		    // 실패 시...
        log.error("Error processing approval result", e);
        return approvalFuture.getNow(defaultView);
    }
}

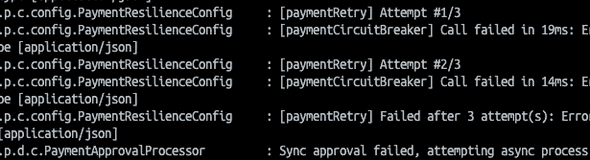

따라서 완료 응답을 하기 전 한 번은 결제 서버로 동기적 요청을 보내도록 해서 해당 염려부를 보완해 보았다.

이후 실패 시에는 바로 응답을 반환한 뒤 전체 비동기 처리를 하면서 결제 서버에 적재를 시도하게 될 것이다.

// 비동기 반복 수행
private IncerPaymentApiView performPaymentApprovalWithRetry(PaymentRealtimeState state) {

    int firstFallbackCount = 2;  // 기존 1번 수행됨
    AtomicReference<IncerPaymentApiView> result = new AtomicReference<>();

    IntStream.rangeClosed(firstFallbackCount, MAX_RETRIES) // 상수로 지정해서 확장성 높임 (현재 3)
            .filter(attempt -> !state.isSaved())
            .mapToObj(attempt -> tryPaymentApproval(state, attempt))
            .filter(Objects::nonNull)
            .findFirst()
            .ifPresent(result::set);

    return result.get();
}

// 실패 시 재시도 카운트 추가
private void handleRetryFailure(PaymentRealtimeState state, int attempt, RuntimeException e) {
    state.addRetryCount();
    try {
        // 점진적 재시도
        Thread.sleep(BASE_RETRY_DELAY_MS * attempt);
    } catch (InterruptedException interruptEx) {
        log.error("Retry delay interrupted", interruptEx);
    }
}

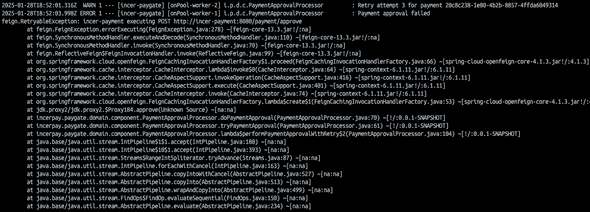

만약 3번(최초 1+비동기 2) 시도가 넘은 경우에는 더 이상 재시도하지 않고 배치 때 처리할 수 있도록 defaultView를 반환할 수 있게 했다.

이 의사결정의 이유는 부하 분산인데, Retry에서 가장 두려운 것이 반복적 재요청으로 인한 요청부하라고 생각했기 때문이다.

비슷한 염려를 Redis 캐시 재요청에서 캐시 스탬피드로 다룬 적도 있었다.

이제 저장과 비동기 Retry까지 완료되었다.

배치: Hot/Cold 데이터 분리

자, 우리의 결제 안 된 데이터! 적재된 데이터! 그리고 적재가 되지 않은 데이터!

전부 다 MongoDB에 쌓여 있을 것이다. 이 많은 데이터가 거래가 많아질수록 쌓이고.. 쌓이고.. 쌓이면서…

불필요한 탐색 부하를 만들어낼 것이다.

처리 완료된 데이터와 진행 중인 데이터를 한 곳에서 관리함으로써, 점차적으로 데이터가 많아지면서

읽기 성능과 관리의 복잡성 문제가 발생할 가능성이 생겨난다는 뜻이다. 아무리 NoSQL이라도.

음… 이렇게 둘 이유가 있을까? 내 대답은 아니오였다.

수많은 결제 완료 데이터들 사이에 신규로 결제가 진행되고 있는 데이터를 둠으로써 탐색 비용을 늘릴 이유가 없다.

나는 이 부하를 헷징하기 위해서 그 데이터들을 예쁘게 정리해 보기로 했다.

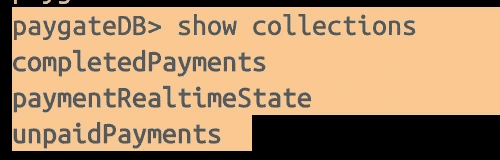

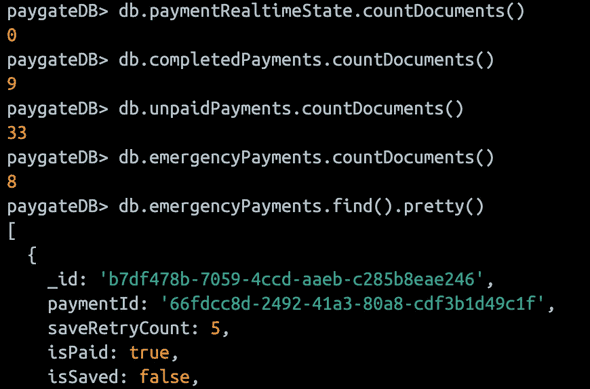

세 가지 컬렉션을 만들었다. 거래가 완료된 데이터, 실제 거래가 진행 중인 데이터, 거래가 되지 않은 데이터.

@Scheduled(fixedRate = 5000)
public void processBatch() {
    List<PaymentRealtimeState> payments = findAllRealtimeState();
    payments.forEach(payment -> {
        PaymentStatus status = determinePaymentStatus(payment);
        processPaymentByStatus(payment, status);
    });
}

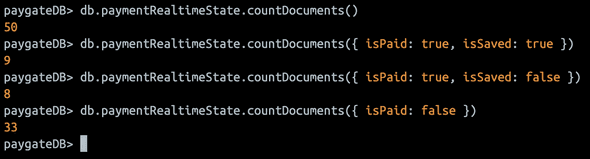

내부 프로세서에 해당 로직을 넣고, 스케줄링 어노테이션을 우선적으로 5초에 한 번 돌도록 세팅해 둔 뒤 더미 데이터를 먼저 넣어 두었다.

private PaymentStatus determinePaymentStatus(PaymentRealtimeState payment) {
  if (payment.isPaid()) {
      return payment.isSaved() ? PaymentStatus.COMPLETED : PaymentStatus.RETRY;
  } else {
      return PaymentStatus.UNPAID;
  }
}

그리고 이제 전체 조회를 하면서 데이터를 판단하고, ENUM을 토대로 상태를 명시했다.

이제 ENUM의 값에 따라 데이터를 옮겨 주기만 하면 된다.

완료된 데이터 제거: isSaved true일 경우 해당 키 데이터 삭제

우선 완료된 데이터는 더 이상 이곳에 있을 필요가 없다. completed으로 옮기면 된다.

  private void processCompletedPayment(PaymentRealtimeState payment) {
      mongoTemplate.save(payment, "completedPayments");
      mongoTemplate.remove(payment);
  }

원래는 완료가 된 뒤 즉각적으로 옮길까 생각해 보았는데, 미세하게라도 응답을 늦추는 작업일 거라는 판단이 들어서 해당 배치 로직 안에 넣도록 했다.

완료되지 않은 데이터 정리

• isPaid: false

private void processUnpaidPayment(PaymentRealtimeState payment) {
    boolean isError = checkCardApiErrorResponse(payment.getTransactionId());
    if (isError) {
        discordWebhookService.sendMessage("결제 확인 필요!! " + payment.getTransactionId());
    } else {
        mongoTemplate.save(payment, "unpaidPayments");
        mongoTemplate.remove(payment);
    }

이제 모여 있는 데이터 중 isPaid: false인 데이터를 확인해 본다.

여기 있을 수 있는 데이터는 두 종류가 있다.

• 결제가 완료되지 않은 데이터 (400 등)
• 결제가 완료된 데이터 && 인간 검증이 필요한 데이터

사실 이미 결제가 완료되었을 때 이슈가 있었던 건들은 보상 트랜잭션으로 처리가 됐을 거고, 관리자에게 알림도 갔을 것이다.

그래도 1번의 검증을 위해 아직도 정상 실패 건이 아닌 데이터가 남아 있다면 다시 한 번 알림을 보내도록 했다.

만일을 대비한 필터링이다.

그리고 카드사 API 응답 로그와 매칭 뒤 실제로 실패한 데이터라면 데이터를 이동시켜 둔다. (대부분 이럴 것이다)

• isPaid: true, isSaved: false

private void processRetryPayment(PaymentRealtimeState payment) {
    if (payment.getSaveRetryCount() >= 5) {
        discordWebhookService.sendMessage("저장 5회 실패!! 응급!!" + payment.getTransactionId());
    } else {
        payment.addBatchRetryCount();
        mongoTemplate.save(payment);
    }
}

마지막으로 모여 있는 데이터 중, 우리 서버가 이슈인 곳.

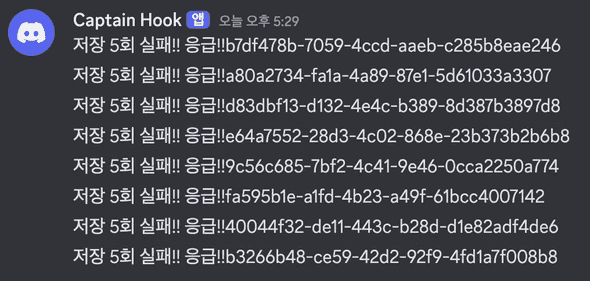

2번의 Retry를 더 거치고, 그것도 실패하면 결제 서버 개발자에게 해당 메시지가 가도록 처리해 두었다.

데이터가 배치 후 정리되는 것과, 디스코드를 통해 웹훅 서버 알림 설정까지 확인하였다.

테스트가 완료되었으니 @Scheduled(cron = "0 0 4 * * *")을 통해 1일에 1번 배치가 돌아가도록 세팅했다.

질문, 인덱스로 하면 되지 않아?

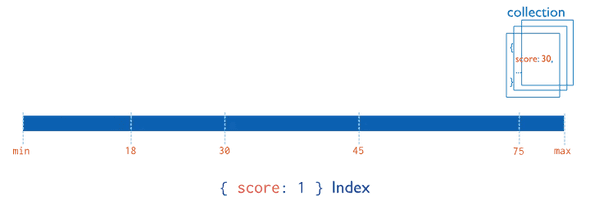

[이미지 출처: https://www.mongodb.com/ko-kr/docs/manual/core/indexes/index-types/]

MongoDB에서 효율적인 인덱스를 설계하면 진행 중인 데이터와 완료된 데이터를 구분하여 처리 속도를 높일 수 있다.

isPaid를 확인하여 결제 서버에 데이터를 영속화하려는 목적이라면, isPaid 가 false인 값만 타깃으로 한 다음 조회할 경우 효율이 높아진다는 뜻이다.

이렇게 되는 경우 Hot/Cold 데이터를 나눌 필요가 없다. 배치도 스케줄링도 할 필요가 없다.

그냥 데이터 전체를 하나의 저장소에서 활용하고, isPaid 가 false인 값만 업데이트 시 처리하면 그만이다.

그러나 이는 결국 데이터가 한곳에 집중되면서 상태 관리의 직관성을 떨어뜨리고, 데이터 구조를 복잡하게 만들 가능성이 있었다.

또한 내가 고민해야 하는 케이스가 isPaid 가 false인 1가지 케이스만 있는 것이 아니다.

이 배치 프로세스의 목적이 전체 3가지 미완 데이터에 대한 재검증을 거치는 과정이기 때문이다.

결국, 진행 중인 데이터와 완료된 데이터를 분리하는 것이 더 직관적이고 관리에 용이하다고 판단해, 인덱스보다는 현재 구조를 유지하는 것으로 의사 결정을 마무리했다.

배치는 언제 돌릴까요?

또한, 배치를 돌리는 간격에 대해서도 고민해 보았는데… 우선적으로는 1일 이내가 필수적으로 보장되어야 하는 시간일 것 같다.

비즈니스 관점에서 생각해 보았는데, - 당일의 거래 내역은 차일 언제 처리된다 - 하는 식으로 충분히 고지가 가능할 것 같았기 때문이다.

그러나 더 빠른 정산 시간이 요구되고, 데이터가 많이 쌓이는 상황이라면 비용이 조금 더 올라가더라도 점차 시간을 줄일 필요가 있을 것 같다.

문제는 미리 차단하자: 서킷 브레이커 + Retry

자, 외부 API - 내부 서버 통신을 통한 DB 적재로 트랜잭션이 보장되었다.

그런데 한 가지 문제가 더 보인다.

우리는 위에서 Retry를 통한 성능 개선을 이뤄 보고자 스레드에 점진적으로 timeout을 주는 방식으로 구현을 마쳤다.

이러한 방식은 로직이 명확하고, 어떠한 시간 제한을 토대로 sleep을 주는지에 대한 가중치에 대해 직관적으로 판단이 가능하다는 장점을 가진다.

다만 부족한 점이 하나 있다. 우리의 Resilience에 대한 고민이다.

통신이 실패했다는 건 그 서버에 문제가 있을 확률이 높다는 것 아닌가?

그런데 계속 죽어버린 서버에 요청을 보내는 것이 옳은가?

음, 아무래도 아닐 것 같다. 이미 죽어버린 서버라면 지속적인 Retry 자체가 무의미하기도 하고, 동시에 살아나려는 서버일 경우 겨우겨우 회생되다가 내 요청 때문에 다시 죽어버릴 수도 있다.

따라서 서킷브레이커를 토대로 일어날 수 있는 Retry 횟수 부하를 컨트롤해 보기로 했다.

서킷 브레이커가 뭔데?

[이미지 출처: https://www.iasgyan.in/daily-current-affairs/circuit-breakers]

Circuit Breaker는 장애 격리의 대표적인 패턴이다.

서킷 브레이커는 외부 서버 요청 실패가 특정 임계치(timeout, 에러율 등)를 초과하면 해당 서비스로의 호출을 차단을 차단하고, 문제가 해결될 때까지 재시도를 제한하는 패턴이다.

이를 통해 무의미한 재시도를 방지하고, 서버 과부하를 막아 시스템을 보호한다.

예를 들어 결제 시스템에서 포인트 적립 서비스가 불안정해졌다고 하자. Circuit Breaker는 이를 감지하고 포인트 적립 서비스로의 호출을 차단한다.

덕분에 핵심 기능인 결제 자체는 계속 진행될 수 있다. 물론 포인트는 나중에 별도 보상 배치를 통해 처리함으로써 무결성을 보장할 수 있다.

서킷브레이커의 상태는 Closed(정상), Open(차단), Half-Open(상태 점검) 세 가지로 나뉜다.

실패 임계치와 대기 시간을 설정해 작동하며, Open 상태에서는 Fallback 처리를 제공해 서비스 품질을 유지한다.

요청에 지속적으로 실패했다고 해 보자. 서버는 서킷을 열어서 해당 요청을 차단한다.

그러나 이후 요청을 지속적으로 차단할 수는 없으니, 점차적으로 요청을 시도하면서 해당 서버가 정상인지 여부를 판단한다.

요청이 지속적으로 성공할 경우, 서버는 해당 서버가 정상이라고 판단하고 서킷을 닫은 뒤 정상적인 텀으로 요청을 보내게 된다.

서킷 브레이커 사용 이유

자, 어떤 것인지는 알겠는데. 어떠한 이득이 있길래 사용하는가?

클라이언트 서버 입장에서는 해당 요청을 기다리거나 무의미한 재시도 자체를 빠르게 끊음으로써 요청 실패나 요청 미루기를 토대로 빠른 응답 반환이 가능해진다.

또한 해당 요청을 받는 서버의 입장에서 생각해 보자. 알바생 혼자 10만원짜리 영수증에 찍힌 음료수를 만들고 있는데 이후 갑자기 30명이 1개씩 더 음료를 시킨다면?

이야기한 것처럼 우리는 우리 서버의 상태를 확인한 뒤 제어하기 위한 목적으로 Retry를 활용한다고 했다.

그렇다면 서킷 브레이커의 사용은 우리 서버의 비용을 감소시키기 위한 방식으로도 기능할 수 있다.

실제로 MSA 환경, 가용성 패턴에 대한 고려가 시작된 것은 Netfilx에서 처음으로 MSA라는 시스템을 적용하면서였다.

MSA 구조에서 발생할 수 있는 통신 문제에 주목한 넷플릭스는 Hystrix라는 라이브러리를 만듦으로서, 특정 도메인 서버에서 발생하는 문제를 제어했다.

그러나 시간이 지남에 따라 해당 라이브러리는 유지보수가 되지 않게 되었고,

이에 따라 조금 더 모던한 방식으로 해당 라이브러리를 개편한 Resilience4J라는 라이브러리가 등장했다.

현재 해당 라이브러리는 Spring Cloud Starter에서 자동으로 포함되어 있으므로, 나는 해당 라이브러리를 사용하여 우리의 서비스를 구현할 에정이다.

해당 라이브러리에서는 서킷브레이커를 실제로 인스턴스 선언한 다음, 해당 인스턴스를 내가 원하는 소스가 실행됐을 때에 함수로 전달함으로써 적용하는 형태로 구성이 되고 있다.

자, 이제 소스코드로 가 보자.

적용

• Config 객체

public class PaymentResilienceConfig {
	@Bean
	public CircuitBreaker paymentCircuitBreaker() {
	    CircuitBreakerConfig config = CircuitBreakerConfig.custom() ...

	    CircuitBreaker circuitBreaker = CircuitBreaker.of(CIRCUIT_BREAKER_NAME, config);));

	    return circuitBreaker;
	}

	@Bean
	public Retry paymentRetry() {
	    RetryConfig config = RetryConfig.custom()...

	    Retry retry = Retry.of(RETRY_NAME, config);

	    return retry;
	}
}

• 먼저 서킷 브레이커 / Retry를 위한 Config 객체를 만들었다.
• 해당 클래스의 Bean을 토대로 의존성 주입을 실행할 것이다.

• Wrapper 객체

@Component
public class ResilienceWrapper {
    private final CircuitBreaker circuitBreaker;
    private final Retry retry;


    public ResilienceWrapper(
            @Qualifier("paymentCircuitBreaker") CircuitBreaker circuitBreaker,
            @Qualifier("paymentRetry") Retry retry
    ) {
        this.circuitBreaker = circuitBreaker;
        this.retry = retry;
    }

    public <T> T execute(Supplier<T> supplier) {
        // decorateSupplier로 비동기 작업을 처리하고 값을 반환
        return Retry.decorateSupplier(retry,
                        CircuitBreaker.decorateSupplier(circuitBreaker,
                                ThreadPoolBulkhead.decorateSupplier(threadPoolBulkhead, supplier)))
                .get();
    }

    public <T> CompletableFuture<T> executeAsync(Supplier<T> supplier) {
        // decorateSupplier로 비동기 작업을 처리하고, CompletionStage로 반환
        CompletableFuture<T> result = Retry.decorateSupplier(retry,
                        CircuitBreaker.decorateSupplier(circuitBreaker,
                                ThreadPoolBulkhead.decorateSupplier(threadPoolBulkhead, supplier)))
                .get(); // 이 부분에서 CompletionStage를 반환받고 이를 기다려 결과를 얻음!
        return result;
    }

• 재시도 - 서킷 브레이커의 두 가지 로직을 동시에 지정할 예정이기 때문에 객체를 하나 만들었다.
• 해당 객체를 주입한 뒤, execute / executeAsync를 실행하기만 하면 된다.

테스트

• 서킷 브레이커 Open 시 예외 처리 로그

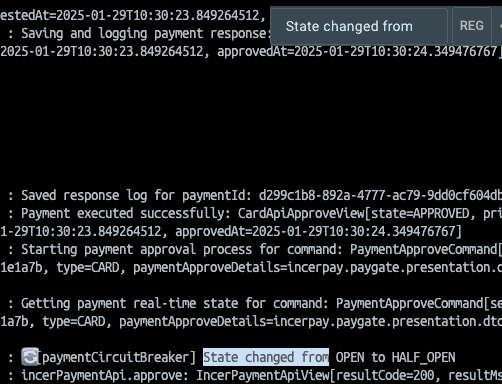

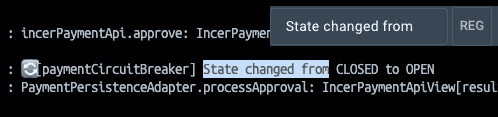

• 서킷브레이커 상태 변경 시 로그

• 재시도 시 로그

많은 요청이 발생하는 상황을 가정하고 아주 낮은 값으로 테스트를 해 보았는데, 로그가 잘 찍히는 것을 확인할 수 있었다.

실제 구현을 직접 진행했다면 횟수에 따른 제어 등을 따로 고려하는 저장소라든지… 수많은 로직이 필요했을 텐데, 라이브러리를 쓰니 매우 적용이 빨랐다.

이번 구현을 토대로 결제 API와 통신이 실패할 때 빠른 fallback을 토대로 한 “성공” 응답을 줌으로써 결제 서비스의 오류 전파를 방지할 수 있었다.

처리되지 못했던 데이터는 이후 배치를 토대로 재적재됨으로써 무결성이 보장될 것이다.

요청 버튼을 미리미리: 벌크헤드

음, 이제 재시도 패턴과 그에 대한 제어가 완료되었다.

즉 거래 시도 시의 루트에 대해서는 내결함성을 보완한 것이다.

하지만 우리의 서버는 한 번에 한 가지 일만을 하지 않는다. 그렇게 동기적으로 처리할 것 같았더라면 이 모든 것들을 생각할 이유도 없다!

서버와 서버가 통신할 때는 RestClient 등 통신 클래스에 이미 설정된 Connection Pool을 사용한다. 이 Connection Pool에서 Connection을 가져다 쓰는 방식으로 통신이 이루어진다.

그런데 Retry를 할 때마다 Pool의 Connection을 소비한다면?

우리는 Pool이 고갈되는 상황을 맞이할 수 있다. Connection Pool 고갈은 시스템 전체에 영향을 미친다.

이것을 우리는 벌크헤드를 토대로 개선해 볼 수 있다.

벌크헤드가 뭔데?

[이미지 출처: https://en.wikipedia.org/wiki/Bulkhead_(partition)]

벌크헤드는 선박이나 비행기에서 [격벽]을 의미하는 영어 이름이다.

해당 탈것(?)에서는 다양한 상황이 일어나는데, 이중에서 물이 차오르거나, 압력이 빠지거나… 하는 특수 상황이 발생할 수 있다.

이에 대비해 물리적인 격벽을 쳐 두고, 해당 문제 상황을 격리함으로써 다른 부분의 구동에 문제가 생기는 것을 제어한다.

서버에서의 벌크헤드 또한 실제 사용되는 것과 동일하게, 시스템을 격리된 구획으로 나눔으로써 전체의 성능이 망가지는 것을 제어하는 패턴이다.

각 서비스별로 독립된 스레드풀을 할당하고, 해당 스레드풀에서 처리할 수 있는 동시 요청 수를 제어함으로써 장애의 전파를 최소화한다.

벌크헤드 사용 이유

우리는 우리 로직 안에서 스레드풀을 미리 생성해 둠으로써 해당 스레드 생성 비용을 없애고, 가용할 수 있는 스레드의 수를 줄일 수 있다. 무제한으로 많은 스레드를 만들었을 때의 부하를 컨트롤하기 위함이다.

말했다시피, 1번의 요청은 1번의 커넥션 소비를 만든다. 지속적인 Retry는 스레드 풀이 고갈되지 않도록 설정해 두어야 효율을 보장할 수 있게 될 것이다.

이제 소스코드를 변경함으로써 해당 사용 이유를 코드에 녹여 보자.

적용

구현은 간단했다.

우선 Config 클래스에 Bulkhead를 Bean으로 추가했다.

@Slf4j
@Configuration
public class PaymentResilienceConfig {

    @Bean
    public CircuitBreaker paymentCircuitBreaker() {
	    // ..
        return circuitBreaker;
    }

    @Bean
    public Retry paymentRetry() {
	    // ..

        return retry;
    }

    @Bean
    @Qualifier("paymentBulkhead")
    public Bulkhead paymentBulkhead() {
        BulkheadConfig config = ...
        Bulkhead bulkhead = Bulkhead.of(BULKHEAD_NAME, config);

        bulkhead.getEventPublisher()
                .onCallPermitted(event ->log.debug("[{}] Call permitted",
BULKHEAD_NAME))
                .onCallRejected(event ->log.warn("[{}] Call rejected - max concurrent calls reached",
BULKHEAD_NAME))
                .onCallFinished(event ->log.debug("[{}] Call finished - available concurrent calls: {}/{}",
BULKHEAD_NAME,
                        bulkhead.getMetrics().getAvailableConcurrentCalls(),
                        config.getMaxConcurrentCalls()));

        return bulkhead;
    }
}

그리고 만들어 준 래퍼 클래스가 있기 때문에, 그 클래스에 데코레이터 패턴으로 추가해 주기만 하면 됐다.

@Component
public class ResilienceWrapper {
    private final CircuitBreaker circuitBreaker;
    private final Retry retry;
    private final Bulkhead bulkhead;

    public ResilienceWrapper(
            @Qualifier("paymentCircuitBreaker") CircuitBreaker circuitBreaker,
            @Qualifier("paymentRetry") Retry retry,
            @Qualifier("paymentBulkhead") Bulkhead bulkhead
    ) {
        this.circuitBreaker = circuitBreaker;
        this.retry = retry;
        this.bulkhead = bulkhead;
    }

    public <T> T execute(Supplier<T> supplier) {
      return Decorators.ofSupplier(supplier)
              .withBulkhead(bulkhead)
              .withCircuitBreaker(circuitBreaker)
              .withRetry(retry)
              .decorate()
              .get();
    }

    public <T> CompletableFuture<T> executeAsync(Supplier<T> supplier) {
      Supplier<T> decoratedSupplier = Decorators.ofSupplier(supplier)
              .withBulkhead(bulkhead)
              .withCircuitBreaker(circuitBreaker)
              .withRetry(retry)
              .decorate();

      return CompletableFuture.supplyAsync(decoratedSupplier);
    }
}

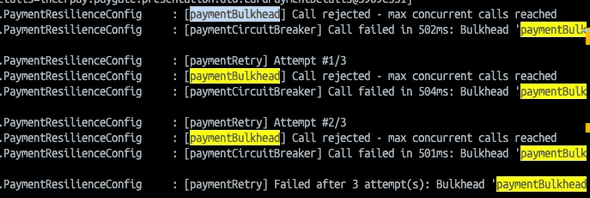

이 또한 상황을 가정하고 maxConcurrentCalls옵션을 아예 0으로 해 테스트를 해 보았는데, onCallRejected 로그가 잘 찍히는 것을 확인할 수 있었다.

데코레이터 패턴으로 연결을 해 두었기 때문에, 벌크헤드가 실패하면서 재시도가 발생하고, 지속적 실패에 따라서 서킷 브레이커가 구동되는 것까지 확인할 수 있었다.

체이닝을 통해 구현했기 때문에 “어디에서 문제가 발생했지?” 라는 시점이 생길 수 있는데, EventPublisher를 토대로 로그를 찍어 줌으로써 포인트를 명확히 하고자 했다.

이렇게 벌크헤드를 적용함으로써 우리의 요청 스레드에 있어서 더더욱 가용성과 안전성을 보장할 수 있게 되었다!

Outbox 패턴

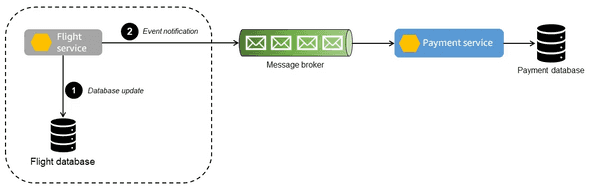

[이미지 출처: https://docs.aws.amazon.com/prescriptive-guidance/latest/cloud-design-patterns/transactional-outbox.html]

이렇게 구현을 마치고 문득 떠오른 생각.

분산 트랜잭션에서 데이터 정합성을 보장하는 패턴 중 Outbox 패턴이 있다.

이 패턴은 분산 시스템에서 데이터베이스 변경사항과 메시지 발행의 원자성을 보장한다.

변경 사항을 로컬 트랜잭션에서 Outbox 테이블에 함께 저장하고, 별도의 프로세스가 이를 폴링하여 메시지 브로커로 전달하는 것이다. 실패 시 재시도가 가능하며, 메시지의 최소 1회 전달을 보장한다.

어? 어디서 본 것 같지 않은가?

나도 그랬다.

사실 아웃박스 패턴을 구현해야겠어! 하면서 고민한 것은 아니었는데, 글을 적으며 돌이켜 보니 일종의 아웃박스 패턴이라는 사실을 깨달았다.

아무래도 의도하고 구현하지 않은 만큼 동일하지는 못하고, 디폴트(?) 아웃박스 패턴과 비교했을 때 살짝 다른 지점이 존재하는 것 같아서 표로 한번 정리해 보았다.

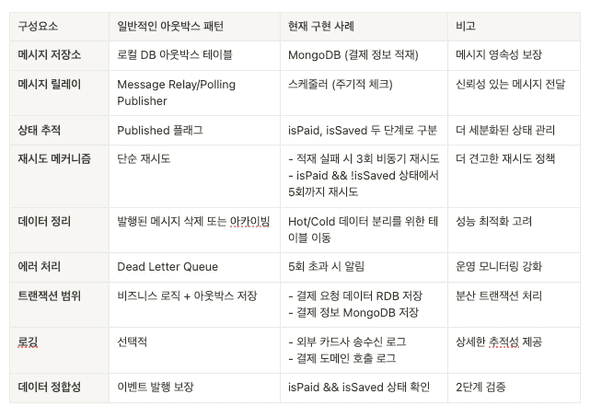

같은 역할을 구현할 때 의사결정을 하는 방향이 다르다는 비교를 해 볼 수 있었는데,

가장 크게 다가오는 트레이드 오프는 Queue vs MongoDB 여부였다.

MongoDB 입장에서 생각해 보기

현재의 경우 MongoDB라는 저장소가 해 주는 역할은 상태 관리 / 직관성인 것 같다.

• 직관적인 상태 관리
• 운영 관리 비용 감소
  • Queue 관리 비용 없음 - MongoDB 하나로 로그 + 트랜잭션 확보

나는 결제 여부 / 저장 여부라는 변수 두 가지를 토대로 어디까지 프로세스가 진행되었는지, 몇 번이나 Retry를 진행했는지 확인할 수 있도록 하였다.

만약 아웃박스 패턴을 토대로 이 상황을 연출하고 싶었으면 또 다른 저장소를 만들거나, 로그에서 조회를 해서 카운트를 하는 식으로 진행하는 로직을 만들었어야 할 것이다.

비슷한 이유로 직관성. 하나의 거래 ID에 이슈가 있다면 ID 하나로 해당 이슈의 진행 상태를 확인할 수 있다.

아웃박스 기준에서 생각해 보기

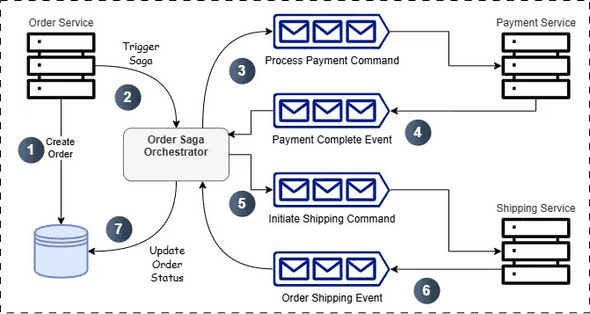

[이미지 출처: https://levelup.gitconnected.com/architecting-for-scale-key-event-driven-patterns-you-need-to-know-71599fb4e62c]

이제 아웃박스 기준으로 분산 트랜잭션을 관리한다고 했을 때 생길 수 있는 장점을 함께 생각해 보자.

• 탐색 시간 / 스케줄링 처리 불필요
• Queue를 토대로 상태 파악 - 특정 상태에 있는 거래 ID를 바로 파악 가능

우선 아웃박스 패턴을 기준으로 했을 경우 Retry를 위해 전체를 재조회할 필요가 사라진다.

MongoDB 상태 관리의 경우 다시 한 번 데이터를 탐색하고 → 업데이트하는 과정을 위한 스케줄링이 필요한데, 아웃박스 패턴은 Queue를 토대로 상태를 진행시키면 되기 때문이다.

또한 [거래가 결제 완료 상태인지 / 적재 완료 상태인지]를 어떤 메시지 브로커에 어떠한 거래가 있다는 방식으로 확인할 수 있다는 장점이 있다.

물론 MongoDB 로직에서도 Hot/Cold 데이터 분리를 토대로 완료된 상태의 거래를 분리하지만, 결국 다시 한 번 업데이트나 배치를 필요로 한다는 점에서 메시지 브로커가 가지는 장점이 조금 더 커지는 것 같다.

만약 초당 수천 건의 거래가 일어난다면 MongoDB에서도 세 배의 IO 비용이 일어나야 할 테고, 그에 따라 돌려야 할 스케줄링의 모수도 늘어날 것이기 때문이다.

따라서 조금 더 관리 비용이 낮아야 한다면 MongoDB, 시스템 비용을 추가하는 것이 더욱 가용성을 높이는 프로젝트에서는 EDA를 수단으로 한 아웃박스 패턴을 선택하게 될 것 같다는 판단이다.

또한 글 작성 중 로직을 다시 복기하면서 떠오른 질문이 있는데,

카드사 결제는 되었으나 결제 쪽에 저장이 안 된 상태에서 환불 요청이 들어오면?

이라는 질문이었다.

물론 카드사 결제 여부가 저장되지 않았더라도 우리는 요청 → 확정이라는 두 가지 루트를 타고 있기 때문에, 해당 데이터가 MongoDB에 있는지 여부를 확인한 뒤 환불 요청을 하면 된다.

다만, EDA를 사용하면 [있는지 여부]를 판단할 필요가 없다. 그냥 환불 요청을 보낸 뒤 처리하게 하면 되니까.

조만간 혼자만의 큐 프로젝트(ㅋㅋ)를 토대로 EDA와 Kafka 정복하기를 시도해 볼 예정이라 그 부분에서 개선을 다뤄 봐도 좋을 것 같다.

재미있는(?) 여담

또한 부가적으로 한 가지.

아까 전 넷플릭스가 처음으로 MSA라는 지평을 세상에 열면서 가용성을 보장하는, Hystrix라는 친구가 생겼던 이야기를 한 적이 있다. 그리고 개선된 라이브러리인 Resilience4j가 나왔다는 이야기도.

해당 라이브러리를 사용해 보면서 Netflix Hystrix와 비교해 보면 재미있을 것 같다는 생각이 들어, 아래와 같은 글을 작성해 보았다.

• “API 실패”에 대응하는 방법 (Resilience4j / Netflix Hystrix)

같이 한번 봐주시고 코멘트 남겨 주시면 더 좋겠다!

이 글을 마무리로, 내가 INNER CIRCLE을 진행하면서 성능 개선을 가정하고 고민했던 부분들을 전반적으로 정리하고 공유해 보았다.

사실 HA를 위한 트러블 슈팅은 “예상”하는 것이 어려운 영역이라고 생각한다.

기본적으로 어떠한 프로그램을 잘 설계할 때 고민하는 것도 중요하지만 “예측 불가능”한 영역들을 처리하는 것이 80% 이상의 작업이라고 생각하기 때문이다.

물론 나는 그러한 환경에 처해 있지 못하고, 따라서 무언가를 대응하는 형식의 공부는 불가능했다.

하지만 먼저 고려해 볼 수 있는 것들을 가정하고 짚어 가면서, HA에 대한 대응 패턴들을 미리 접해 보고 경험해 볼 수 있었다.

이후 INNER CIRCLE 후기에 보다 자세하게 적겠지만, 접해보지 못했던 것들을 구상해 볼 수 있었고, 특히 업무에서 모놀리식 기반으로 진행하던 나에게는 MSA 기반의 사고가 확립되었다는 것이 나에게는 큰 성과였다.

INNER CIRCLE도, HA 글도 여기에서 마무리되지만, 나는 계속해서 공부하고, 무엇을 배웠는지 적어 나가는 과정으로 성장할 것이다.

블로그를 꾸준히 올릴 테니 봐주시는 분들이 있다면 더더욱 좋겠다 :)
