IncerPay HA 1: 유량 제어

8 December 2024

해당 시리즈는 패스트캠퍼스 진행 INNER CIRCLE 1기에서, IncerPay라는 PG 서비스를 구현하면서 고민하고 구현한 내용을 담습니다. 고민의 내용은 제가 담당했던 BFF 서버, 그 중에서도 HA에 집중되어 있습니다.

이번 글의 주제: 수신 제어에 대한 HA
- 거래 ID 채번 + 3초 제어를 통한 멱등성 보장
- Redis 기반 Fixed Window Rate Limit을 통한 DDoS 방어

[IncerPay Series]

HA?

IncerPay 구현 요구 사항 중 HA를 보장하는 것이 있었다.

고가용성: High Availability

가용성, 즉 서버를 사용함에 있어서 높은 가용성을 보장한다는 것은 무엇일까?

내가 내린 정의는 다음과 같다.

안전하게 ⇒ 고장나지 않게
“서버가 안전하다”는 것을 보장하는 것
- 이미 적재된 데이터가 손실되지 않도록 하는 것
- 서버가 받고 있는 트래픽이 안정적으로 돌아가게 하는 것
  - 조회에 대한 부하
  - 적재에 대한 부하

이미 적재된 데이터 손실, 훼손 방지는 이중화나 분산 저장 등의 솔루션이 떠오른다.

서버의 트래픽 제어에 관해서는 조회와 적재, 두 가지 관점이 떠올랐다.

이미 적재된 데이터 손실 방지는 업무적으로 솔루션을 내는 것이 더 적합한 주제라고 생각했고, 특히 인프라 레벨에서 더 해결하기 좋은 과제라고 생각했다.

따라서 “코드” 레벨에서의 트래픽 제어에 집중하기 위해,

나는 이번 HA 섹션에서 “빠른 응답 반환”과 “적재 부하 감소”에 초점을 두고 싶다.

그런데 그 두 가지에는 공통적인 부분이 있다.

바로 “요청” 이라는 것이다.

HA section 1, 요청 제어

클라이언트는 서버로 요청을 보낸다.

이때 가장 속도를 저해하는 케이스는 “동기-블로킹-단일 스레드”이다.

클라이언트가 요청을 보내면 → 하나의 스레드는 꼼짝하지 못하고 응답을 기다린 뒤 → 응답을 반환한다.

비동기는 응답을 기다리진 않지만, 여전히 블로킹될 수 있다.

그렇다면 동기-블로킹-단일 스레드의 서버를 여러 개 두는 건 어떤가?

서버 대수만큼 여러 명의 사용자를 추가로 받게 되므로 전체 처리량은 늘어날 것이다. 멀티 프로세스다.

하지만…

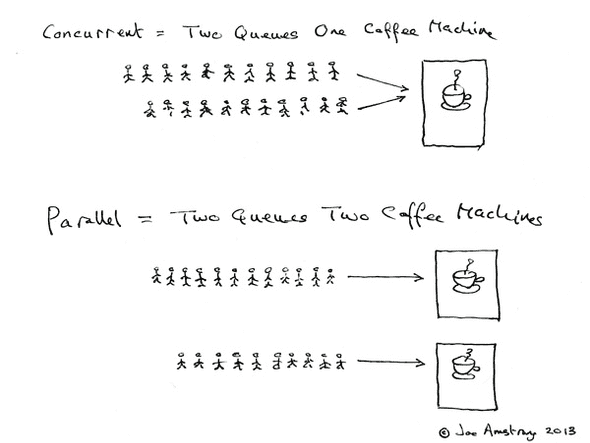

병렬 처리 카페

이 친구는 내가 과거, 병렬 처리에 있어 동시성과 멀티 프로세싱을 이해하게 도와준 좋은 그림이다.

멀티 프로세스는 여러 대의 커피 머신을 두면 된다. 이에 따라 N개의 커피머신이 N개의 잡을 할 수 있게 될 것이다.

커피머신을 돌리는 사람이 한 명(단일 스레드)이라면, 그 사람은 커피머신에서 한 번에 단 하나의 일만을 할 수 있다.

여러 가지 일을 병행한다면 샷을 내리고, 스팀을 치고… 왔다갔다 하는 시간이 추가로 드는 것이다. (컨텍스트 스위칭)

그런데 이때, 하나의 커피머신이 사실은 충분히 여러 명의 사람이 커피를 내릴 수 있었다면 어떨까?

한 명이 샷을 내릴 때 또 다른 한 명이 옆의 머신에서 똑같은 샷을 내릴 수 있다면? 스팀을 칠 수 있다면? 굳이 그 머신을 놀릴 이유가 있을까?

그 머신이 감당할 수 있는 범위에 대해선 충분히 사용해 주면 훨씬 많은 커피를 동일한 시간에 내보낼 수 있을 것이다.

또, 만약 샷을 뽑다가 스팀을 치러 넘어가기도 머신 투 머신 이동보다는 빨라진다.

맞다. 동시성이다!

Concurrency

동시성, 그 중에서도 멀티스레딩은 하나의 프로세스 내에서 여러 작업 처리를 하는 것을 이야기한다.

자바에서는 해당 동시성을 멀티스레딩+비동기로 제어할 수 있는 Runnable과 CompletableFuture를 가지고 있다.

내가 멀티 스레딩에서 가장 주요하게 생각하는 것은 두 가지이다.

Thread Safety
Context Switching

스레드 간의 공유하는 변수에 대해 어떻게 무결성을 제어할 것인가?

그리고 스레드 간의 컨텍스트 전환 비용을 얼마나 줄일 것인가?

스레드 간의 컨텍스트 전환 비용에 대해서는 좋은 인사이트를 얻었는데, 이건 추후의 포스팅으로 미뤄 두고 ㅎㅎ (한 1월쯤… 작성하고 싶다)

이번 작업에서는 동시성에서 가장 중요한 멱등성, 그 중에서도 데이터의 무결성을 이야기해 보고 싶다.

따닥 이슈?

우리는 동시성 제어에서 여러 번 “요청”했을 때 어떻게 요청의 멱등성을 보장할 것인가에 대한 고려를 가장 주요 고민으로 삼는다. 주로 다음과 같은 솔루션을 떠올리면서.

Lock: 비관적 락 / 낙관적 락 / 분산 락
Queuing

그러나 IncerPay에서는 어쩌면 가장 단순한 전략을 선택했다. 멱등성 보장을 위한 ID 채번이 그것이다.

현재 로직에서는 인증과 결제를 분리하고 있다. 인증 요청을 할 때 해당 거래에 대해서 거래 ID / 결제 ID가 채번된다.

O2O 서비스로 비유했을 때 조금 더 직관적인 것 같아 대입해 보자면, 거래 ID는 상품 주문에 대한 ID로 생각하면 될 것 같다.

우리가 주문 내역에 들어갔을 때 보이는, 그 채번된 ID를 거래 ID로 이름 붙였다.

결제 ID는 상품 주문에 대한 하위 ID인데, 거래 안에서 일어날 수 있는 모든 행위를 하나씩 신규 요청할 수 있는 하위 ID이다.

따라서 결제에 대한 따닥 이슈는 거래 ID를 통해 보장된다.

그럼 거래 ID가 여러 번 채번되는 경우는 어떡해요? 라는 질문이 있을 수 있다.

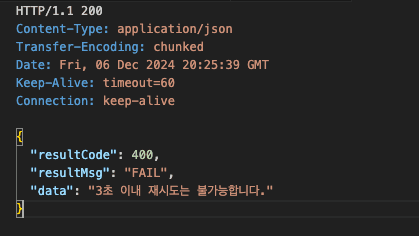

이는 3초 제어라는 방어 로직을 통해 해결하였다.

사용자가 거래 ID를 채번한 지 3초가 지나지 않은 시점에서는 신규 거래 ID를 채번하지 않는 것이 그것이다.

물론 사용자가 많아질수록 DB 조회 이슈가 생길 수 있는 부분인 것은 이해하고 있어서, 이후 대규모로 요청을 했을 때 Redis 등의 캐싱 작업을 토대로 탐색하는 등의 추가 제어 방법에 대해서 더 고민해 보면 좋을 것 같다.

Rate Limit

폭포수는 떨어진다. 떨어지는 물은 정량적이지 않다.

우리의 프로세스가 감당할 수 있는 것이 10임에도 불구하고, 외부 프로세스가 감당할 수 있는 것이 10임에도 불구하고, 그 프로세스들에게 쏟아지는 요청은 15가 됐다 2가 됐다가 한다.

그렇다면 우리의 논리적 트랜잭션이 15라는 트래픽 스파이크 상황에 노출되지 않게 우리는 무엇을 해야 하는가?

15를 10으로 만들 수 있도록 어딘가에 묶어두는 작업이 필요하다.

Rate Limit은 두 가지 종류를 생각해 볼 수 있다.

수신 제어 (유입)
요청 제어 (전송)

이번 편에서는 수신 제어를 다루고, 추후 요청 제어에 대해서는 MongoDB 적재 편에서 다뤄 보도록 하겠다.

수신 제어

기본적으로 우리의 “결제” 시스템에서 수신 제어는 분산 환경을 고려한 + 가장 안정적이고 + 보안을 고려하는 선택이어야 할 것이다.

결제 요청에 대한 다수 요청 제어는 위에서 Throttling을 통한 3초 제어로 갈음했다.

그렇다면 이제 “시스템 부하”를 일으키는 요청, 보안을 위협하는 요청을 제어할 필요가 있다.

보안 위협

IP 차단 + Fixed Window

IP 차단

수신 트래픽과 관련해 가장 간단하게 생각해 볼 수 있는 보안 문제는 DDoS다.

디도스의 케이스는 요청 과다 / 과부하 요청 지속적 시도가 있을 것이다.

과부하 요청이 자주 일어나는 케이스에 대해서는 쿼리 캐시 등의 해결 방안이 있겠으나,

기본적으로 우리 서비스에서 다수 테이블 JOIN이나 통신이 4번 이상 일어나는 케이스는 없기에 요청 과다에 대한 것만 고려하기로 하였다.

수신 트래픽에서 발생하는 디도스 문제는 우선적으로 해당 IP에서 유입되는 트래픽을 최대한 제어함으로써 방어할 수 있을 것이다.

나는 해당 IP의 거래 관련 데이터를 Redis에 적재함으로써, 기본적인 IP 보안에 대한 제어를 구현하였다.

구현 방식

초 단위 제어
분 단위 제어


  public boolean confirmAllowed(String ip) {
      try {

          String burstKey  = "burst:" + ip;
          String windowKey = "window:" + ip;
          String blockKey  = "blocked:" + ip;

          if (isIpBlocked(blockKey)) {
              throw new IncerPayRateLimitException("시도 횟수 초과");
          }

          Long burstCount  = incrementAndSetExpiry(burstKey, BURST_EXPIRE, TimeUnit.SECONDS, ip, "burst");
          Long windowCount = incrementAndSetExpiry(windowKey, WINDOW_EXPIRE, TimeUnit.MINUTES, ip, "window");

          setLoggingByRate(burstCount, windowCount);

          boolean isAllowed = confirmInvalidIp(blockKey, burstCount, windowCount, ip);

          if (!isAllowed) {
              throw new IncerPayRateLimitException("시도 횟수 초과");
          }

          return isAllowed;

      } catch (Exception e) {
          log.error("Rate limiting failed for IP: {}", ip, e);
          return false;
      }
  }

해당 구현은 Fixed Window 방식으로 Redis에 3가지 Key를 두어 구현했다.

초:(burstKey) 1초에 50번 이상이 들어올 경우를 제어하는 Key
분(windowKey): 5분에 1000번 이상이 들어올 경우를 제어하는 Key
위의 조건을 넘어 제어된 IP를 적재하는 Key

초 단위로 체크하는 Burst Counter를 통해 짧은 시간 제어를, 분 단위로 체크하는 Window Counter를 통해 긴 시간 제어를 하고, 이 제한을 넘은 IP를 따로 저장하는 Key를 두었다.

인터셉터에서 IP를 확인하고 제어 컴포넌트로 넘기는 방식으로 구현했는데, 사실 어노테이션을 통해 위에 제한한 시간이나 숫자를 동적으로 지정할 수 있게 하고 싶었다.

또 HttpResponse를 직접 리턴하는 게 마음에 들지 않는다.

이것들 덕분에 인터셉터에 구현된 것들을 AOP로 바꾸고 싶은데… 어노테이션 등은 구현을 해 두었으니 추후에 보완해 볼 수 있는 시간이 있다면 좋겠다.

구현 기능 테스트 (Jmeter)

구현을 마쳤으니 이제 테스트를 해 보자.

Jmeter를 통한 기능 테스트 / 테스트 코드를 통한 테스트를 진행해 보았다.

초 단위 제어

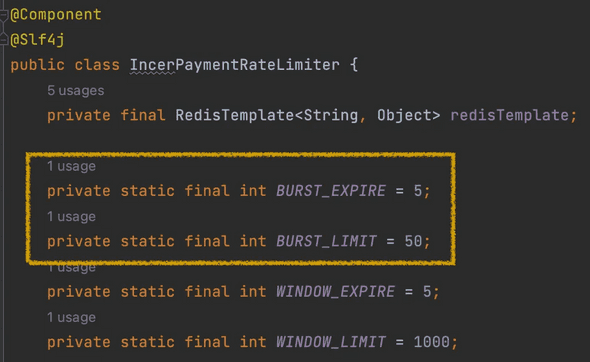

1초에 50번 이상이 들어올 경우를 제어하는 Key

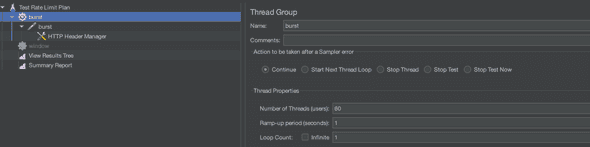

1초 안에 60번을 테스트

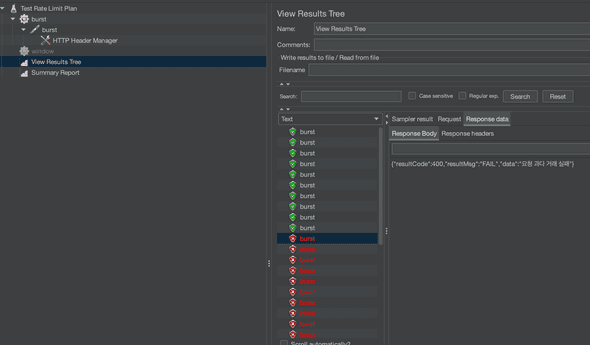

성공한 모습을 확인할 수 있었다.

분 단위 제어

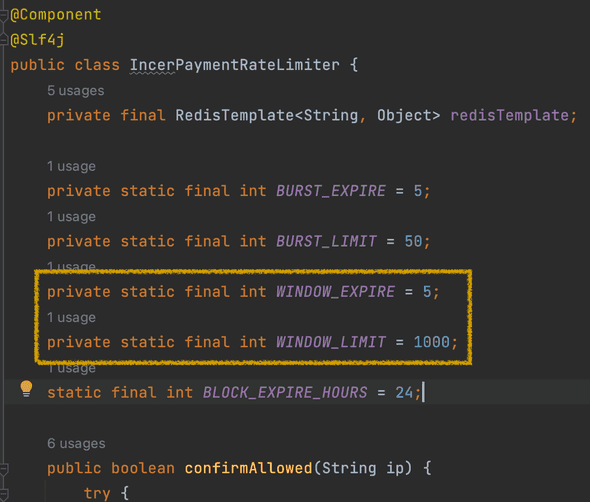

5분에 1000번 이상이 들어올 경우를 제어하는 Key

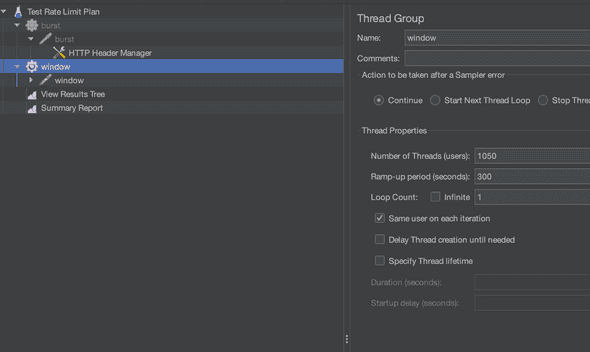

5초 안에 1020번을 테스트

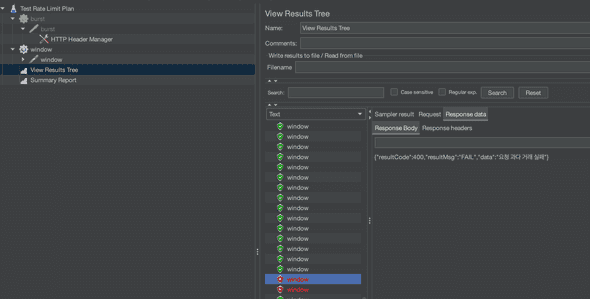

성공한 모습을 확인할 수 있었다.

해당 Jmeter 테스트를 마치고, 구현한 테스트 코드를 복기해 보았다.

테스트 코드

정상 케이스 테스트: limit 이하면 그냥 통과시키고, increment가 2번 (burst랑 window) 호출되는지 확인
burst limit 초과 테스트: 초당 50번 넘게 호출되면 reject 확인
window limit 초과 테스트: 5분에 2000번 넘게 호출되면 reject 확인
Redis 장애 상황 테스트: Redis가 죽었을 때는 안전하게 차단

네 가지 케이스에 대한 테스트 코드를 BDD 방식으로 작성하였다.

  package incerpay.paygate.common;

  @ExtendWith(MockitoExtension.class)
  class IncerPaymentRateLimiterTest {

    private static final long BURST_LIMIT = 50;
    private static final long WINDOW_LIMIT = 2000;

    @Mock
    private RedisTemplate<String, Object> redisTemplate;

    @Mock
    private ValueOperations<String, Object> valueOperations;

    @InjectMocks
    private IncerPaymentRateLimiter rateLimiter;

    @BeforeEach
    public void setUp() {
      when(redisTemplate.opsForValue()).thenReturn(valueOperations);
    }

    @Test
    @DisplayName("정상적인 요청은 허용되어야 한다.")
    public void shouldAllowNormalRequest() {
      // given
      String testIp = "192.168.1.1";
      when(valueOperations.increment(anyString())).thenReturn(1L);

      // when
      when(valueOperations.increment("burst:" + testIp)).thenReturn(BURST_LIMIT);
      when(valueOperations.increment("window:" + testIp)).thenReturn(WINDOW_LIMIT);

      // then
      assertDoesNotThrow(() -> rateLimiter.confirmAllowed(testIp));
      verify(valueOperations, times(2)).increment(anyString());
    }

    @Test
    @DisplayName("burst 제한을 초과하면 요청이 거부되어야 한다.")
    public void shouldRejectWhenBurstLimitExceeded() {
      // given
      String testIp = "192.168.1.1";
      when(valueOperations.increment("burst:" + testIp)).thenReturn(BURST_LIMIT + 1);
      when(valueOperations.increment("window:" + testIp)).thenReturn(WINDOW_LIMIT);

      // when
      boolean result = rateLimiter.confirmAllowed(testIp);

      // then
      assertFalse(result);
    }

    @Test
    @DisplayName("window 제한을 초과하면 요청이 거부되어야 한다.")
    public void shouldRejectWhenWindowLimitExceeded() {
      // given
      String testIp = "192.168.1.1";
      when(valueOperations.increment("burst:" + testIp)).thenReturn(BURST_LIMIT);
      when(valueOperations.increment("window:" + testIp)).thenReturn(WINDOW_LIMIT + 1);

      // when
      boolean result = rateLimiter.confirmAllowed(testIp);

      // then
      assertFalse(result);
    }

    @Test
    @DisplayName("Redis 실패 시 요청을 차단해야 한다.")
    public void shouldBlockRequestWhenRedisFails() {
      // given
      String testIp = "192.168.1.1";
      when(valueOperations.increment(anyString()))
              .thenThrow(new RedisConnectionFailureException("Connection failed"));

      // when
      boolean result = rateLimiter.confirmAllowed(testIp);

      // then
      assertFalse(result);
      verify(valueOperations).increment(contains("burst:" + testIp));
    }
  }

이를 토대로 IncerPay로 들어오는 Rate Limit의 제어를 마쳤다.

Fixed Window 방식?

사실 Rate Limit 의 구현 방식에는 Fixed Window만 있는 것이 아니다.

Token Bucket : 지정된 양의 토큰을 채우고 요청 시 소비. 토큰이 있어야 요청 가능.
Leaky Bucket : 들어온 요청을 일정 속도로만 처리. 나머지는 큐잉.
Fixed Window : 정해진 시간 동안 개수 제한 (5분 / 10분 이렇게 잘리도록)
Sliding Window : 현재부터 일정 시간 전까지의 요청 개수 제한

사실 가장 간단한 방식은 Token Bucket 이다.

기본적으로 토큰이 있다면 사용하고 - 없다면 사용하지 않는 방식을 따르고 있기 때문이다.

또한 Leaky Bucket 도 속도에 대한 제어만 있도록 큐를 채워주는 식의 단순한 구현 방식을 가지고 있다.

그런데 Fixed Window는 고정된 시간 간격에 대한 요청 개수를 재기 때문에 매번 시간 간격을 체크하고 + 개수가 넘었는지 비교하는 형태의 연산이 요청마다 한 번 더 들어간다.

이때 고정된 시간이 낳는 단점이 있다. 가령 5분 간격이라고 했을때, 직전 4-5분과 직후 1-2분에 연산이 몰릴 경우, 5분 사이에 있는 연산이 우리가 제한한 연산 개수보다 많아질 수 있는 경계 문제가 발생하는 것이다.

해당 문제는 Sliding Window가 해결하고 있다. 개별 요청에 대해 타임 스탬프를 통해서 시간을 측정하고, 해당 시간에 대한 “흐름”을 토대로 제어하기 때문에 경계 문제가 발생하지 않는다.

그렇다면 나는 왜 경계에서 문제가 생길 수 있는, 오히려 이전의 것보다 추가 구현이 필요한 Fixed Window를 사용했을까?

이는 DDoS라는 보안적 관점을 고려했기 때문이다.

단순한 유량 제어가 필요한 것이 아니라, 특정 IP가 초/분 안에 많은 트래픽을 발생시킬 경우 제어하기 위한 두 가지의 지점을 둔 것이다.

그러면 경계 문제가 없는, Sliding Window Counter를 사용하지 않은 이유는 무엇인가?

이는 구현의 복잡도에 있다. 현재 상황에서는 경계에서 데이터가 몰리더라도 그 이상의 트래픽을 감당할 수 있다는 가정 하에 움직이기 때문에 큰 문제가 없는 상태이다.

그런데 각 요청의 정확한 timestamp를 저장하는 선택을 할 이유가 없다.

이는 불필요한 오버 엔지니어링이라고 여겼고, 그에 따라 Fixed Window를 선택하게 되었다.

오버 엔지니어링을 피하기 위한 알고리즘 선택은 언제나 내가 경계하는 것 중 하나다.

현재도 비효율이고 미래에도 비효율인 선택지를 개발적으로 보다 아름답기 때문에 선택할 이유는 없다.

Redis 문제?

현재 나는 Redis의 서버가 꺼져 있는 경우 요청이 실패하도록 로직을 구성해 두었다.

Redis를 통한 검증이 일어나지 않으면 해당 IP에 대한 제어도 불가능하기 때문이다.

이 부분은 당연히 SPOF 문제를 낳을 수 있다. 가장 엔드포인트에서 모든 요청에 대한 검증이 일어나기 때문에.

내가 Redis를 쓸 때마다 언제나 걱정하는 문제 중 하나인데…

Redis Sentinel / Redis 클러스터를 구현하는 방식이 방어책인 것을 인지하고 있다.

아직 실무에서 Redis에 대한 SPOF를 경험해 본 적이 없어서 단언할 수는 없지만…

읽으시는 분이 해당 부분에 대해 조언해 주실 수 있다면, 알려주시면 감사하겠습니다.

다음 글에서는 HA 2편, 인증 키 캐싱하기에 대해서 이야기해 보려고 한다.
